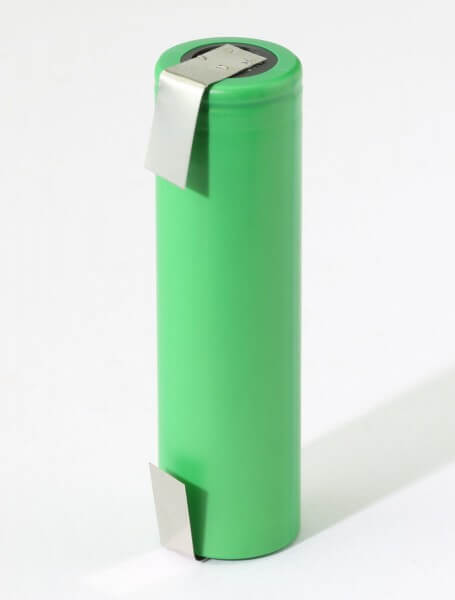

Sony Konion US 18650 VTC6 · 3120 mAh 3,6 V "Murata" mit U-Lötfahne bis 30 A

Sony Konion US 18650 VTC6 · 3120 mAh 3,6 V "Murata" mit U-Lötfahne bis 30 A
Dieser Artikel ist momentan nicht am Lager.
6,93 €
Inhalt je Verpackungseinheit (VPE): 1 Stück

Preise inkl. gesetzlicher MwSt. zzgl. Versandkosten

Diese Zellen sind am Markt momentan nicht mehr erhältlich, vermutlich, weil alle Zellen in E-Autos verbaut werden. Daher ist nicht absehbar, wann wir wieder Nachschub erhalten.

Unsere telefonische Fachberatung hilft Ihnen, das passende Produkt zu finden. Bei manchen Artikeln sind persönliche Sonderpreise möglich, falls Sie mehrere unserer Produkte für Ihr Projekt benötigen. Wir freuen uns auf Ihre Anfrage!
Zubehör gleich mitbestellen:
Balancerkabel mit XH Buchse für 2S-Akkus · Muldental
Balancerkabel mit XH Buchse für 2S-Akkus · Muldental
1,99 €
Balancerkabel mit EH - EHR Buchse für 2S-Akkus · Muldental
Balancerkabel mit EH - EHR Buchse für 2S-Akkus · Muldental
1,99 €
20 cm JR Akku-Anschlusskabel 2 x 0,5 mm² Blue-Line Silikon
20 cm JR Akku-Anschlusskabel 2 x 0,5 mm² Blue-Line Silikon
1,74 €
1 m Schrumpfschlauch transparent ø 33 mm · flach 53 mm · Schrumpfrate 1:2 · PVC
1 m Schrumpfschlauch transparent ø 33 mm · flach 53 mm · Schrumpfrate 1:2 · PVC
1,19 €
  • 100680-U
Sony Konion 18650 VTC6 · 3120 mAh · 3,6 V Nennspannung · U-Lötfahne · belastbar bis 30 A · 46,6... mehr
Produktinformationen "Sony Konion US 18650 VTC6 · 3120 mAh 3,6 V "Murata" mit U-Lötfahne bis 30 A"

Sony Konion 18650 VTC6 · 3120 mAh · 3,6 V Nennspannung · U-Lötfahne · belastbar bis 30 A · 46,6 g · Ladestrom max. 5 A · Ø 18,35 mm x 65,0 mm.

➔ Diesen Artikel (Gefahrgut) versenden wir nur innerhalb Deutschlands. This article (dangerous goods) we ship only within Germany. Cet article (marchandises dangereuses) nous livrons uniquement en Allemagne.

Die Sony Konion US 18650 VTC6 · 3120 mAh 3,6 V "Murata" mit U-Lötfahne bis 30 A ist eine unter anderem für den Bereich Werkzeuge, Powertools, Akkuschrauber etc. entwickelte Zelle mit 3120 mAh im gängigen Format 18650. Die Markenzelle ist auf die Bedürfnisse energieintensiver Anwendungen ausgelegt. Mit bis zu 30 A Strombelastbarkeit empfiehlt sich dieser Akku für Modellbauzwecke, zum Beispiel als Empfänger-Akku. Lithium-Ionen-Akkus gelten als eigensicher und haben nur einen geringen Zellendrift - müssen daher nur selten balanciert werden. Aus dieser Akkuzelle können nicht nur 2-S, 3-S, 4-S usw. zusammengestellt werden, sondern auch 2-P oder 3-P Konstellationen, also parallelgeschaltete Zellen. In dem Fall benötigt man natürlich kein Balancerkabel mehr, da parallelgeschaltete Zellen immer die gleiche Spannung aufweisen. Wichtig ist vor jedem Zusammenlöten, dass alle Zellen die gleiche Spannung haben. Es emfpiehlt sich, bei allen zu verlötenden Zellen eine Spannung ähnlich der Nennspannung (3,6 Volt je Zelle) einzustellen. Damit wäre der Energiegehalt der Zellen auch nicht so hoch, falls versehentlich ein Kurzschluß entsteht. Die Lötfahne wird punktgeschweißt und hat die Maße: b = 10mm, l = 27mm. Verwenden Sie einen 80 bis 100 Watt Lötkolben mit breiter Lötspitze und normales Elektronik-Lot. Achten Sie insbesondere beim Pluspol darauf, dass die Zellenhülle nicht beschädigt wird. Ein leichtes Hochbiegen der Lötfahne verhindert, dass die Zellenhülle durch die Löt-Wärme geschädigt wird.

Beispiel 2P:  2 parallelgeschaltete Zellen haben die Spannung einer Zelle bei doppelter Kapazität. Die Strombelastbarkeit und der mögliche Ladestrom verdoppeln sich.

Beispiel 2S:  2 in Reihe geschaltete Zellen haben die doppelte Spannung einer Zelle bei gleichbleibender Kapazität. Die Strombelastbarkeit und der mögliche Ladestrom bleiben wie dies bei nur einer Zelle wäre, nur die Spannung ist doppelt so hoch.

Verkabelungsbeispiel 2S-Akku mit Balancerkabel, wir so als Empfängerakku benötigt:

 Verkabelung 2S-Akku mit Balancerkabel
Quelle: https://scriptasylum.com/rc_speed/lipo.html

Beispiel 2S2P:  insgesamt 4 Zellen. 2 parallel geschaltet, 2 in Reihe geschaltet. Dieser Akkupack hat nun die doppelte Spannung und doppelte Kapazität einer Einzelzelle. Die Strombelastbarkeit und der mögliche Ladestrom sind doppelt so hoch wie bei einer Einzelzelle.

Weitere Eigenschaften:

  • kleine Einbauabmessungen
  • durch die Lötfahnen leicht zu löten
  • Lithium-Ionen Akkus sind thermisch stabil
  • kein Memory-Effekt
  • geringer Zellendrift
  • hohe Energiedichte

Durchmesser ca. 18,35 mm (18650)
Länge ca. 65,0 mm (18650)
Gewicht ca. 46,6 g
30 A max. Stromabgabe mit Temperaturüberwachung max. 80°
15 A max. Stromabgabe ohne Temperaturüberwachung

Pufferakku: die  Sony Konion INR US 18650 VTC5-Zellen in gelöteter 2-S-Kombination eignet sich auch gut als Pufferakku für Regler mit BEC. Der Regler muss geeignet sein für den Anschluß eines Pufferakkus. Der Pufferakku wird in aller Regel an einen freien Empfängerkanal angeschlossen. Der Hauptvorteil im System "BEC-Regler mit Pufferakku" ist die Redundanz! Fällt ein System aus, ist das zweite noch vorhanden. Zusätzlich steigt die Belastungsfähigkeit des Gesamtsystems.

Variante 1: das BEC des Reglers übernimmt die Notfall-Stromversorgung, der Pufferakku ist die Hauptstromquelle:

Hierbei sollte das BEC auf die Spannung auf ca. 7,0 V eingestellt werden. Der vollgeladene Lithium-Ionen-Akku ist mit 8,4 V die Hauptstromquelle. Sollte der Lithium-Akku ausfallen, übernimmt das BEC des Reglers mit den eingestellten 7,0 V die Stromversorgung der Fernsteuerkomponenten. Das Telemetriesystem sollte auf einen Wert knapp über dem der eingestellten BEC-Spannung eingestellt werden, also ca. 7,2 V, damit das "Notsignal" früh genug erfolgt. Das BEC übernimmt ab 7,0 V die Stromversorgung der Fernsteuerkomponenten, der Empfängerakku wird wird nicht weiter belastet bzw. entleert. Diese Variante macht Sinn, wenn der Pufferakku für die Modellgröße eher groß, und das vorhandene Regler-BEC ggf. nicht so stark ausfällt, oder der Regler insgesamt bereits stark ausgelastet ist.

Variante 2: das BEC des Reglers ist die Hauptstromquelle, der Pufferakku übernimmt die Notfall-Stromversorgung. Diese Variante ist zwar möglich, kommt für diesen Akku wohl nur selten in Frage aufgrund der hohen Kapazität und Belastungsfähigkeit dieser Akkuzellen, die genutzt werden sollte.

  • Sony Konion US 18650 VTC6 "Murata" · günstig kaufen in Artur´s Modellbau-Shop
  • Sicher zahlen mit Paypal
  • PayPal-Express-Login direkt im Warenkorb
  • Versand per DHL-Paket · Lieferung auch an DHL-Packstationen und DHL-Postfilialen
  • Trusted Shops Käuferschutz
  • Fachberatung

Allgemeine Sicherheitshinweise: Lithium Zellen dürfen nur mit Schutzelektronik bzw. geeigneter Balancer betrieben bzw. geladen werden, sobald mehrere Zellen in Reihe geschaltet werden. Verwenden Sie ausschließlich für Lithium-Ionen-Akkus geeignete Ladegeräte. Bitte beachten Sie, dass Lithium Zellen nur durch autorisiertes Fachpersonal verwendet werden dürfen. Bei falscher Handhabung bzw. Kurzschluss kann dies zu Brandentwicklung oder Explosion führen. Bitte nehmen Sie die Sie Datenblätter im Download zur Kenntnis.

Technische Daten:

Akkutyp: Lithium-Ionen
Zellenzahl: 1S
Nennspannung: 3,6 V
Kapazität: 3120 mAh
Maße (mm): Ø 18,35 x 65,0
Gewicht: 46,6 g
Dauerentladestrom: 30 A
max. Ladestrom: 5 A
Balancer-Anschluss: nicht vorhanden
Ladeschlussspannung je Zelle: 4,2 V
Entladeschlussspannung je Zelle: 2,0 V
Anschlußkabel · Steckersystem: nicht vorhanden
Lötfahne: Z-Lötfahne
"Sony Konion US 18650 VTC6 · 3120 mAh 3,6 V "Murata" mit U-Lötfahne bis 30 A"
Download:
Passendes Zubehör... mehr
5 / 5
Bewertungen lesen, schreiben und diskutieren... mehr
Bewertungen (1)
5 / 5 Durchschnittliche Bewertung Bewertung schreiben
Bewertung schreiben
Teilen Sie uns und anderen gern Ihre Erfahrungen mit diesem Produkt mit, Ihre Bewertung und Meinung ist uns wichtig.
Bewertungen werden nach Überprüfung freigeschaltet.
Bitte geben Sie die Zahlenfolge in das nachfolgende Textfeld ein:

Die mit einem * markierten Felder sind Pflichtfelder.

Ich habe die Datenschutzbestimmungen zur Kenntnis genommen.

5 / 5 Punkte

Sehr gut

Super Zellen. Die Lötfahne macht es einfach, sie zu verlöten. Ich habe sie als 2s-Empfängerakku in einem F3B Segler im Einsatz und sie tun, was sie sollen!
