Zepsus Magnetic Switch mit BEC 5 A · 5 V · HLG DLG

Der Zepsus Magnetic Switch mit BEC 5 A  · 5,0 V ist ein kleiner, leistungsstarker Magnetschalter mit integriertem BEC zur Spannungsreduzierung bzw. Bereitstellung eines konstanten Ausgangsstroms, u.a. sehr gut geeignet für HLG- und DLG-Flugmodelle. Mit diesem Schalter kann das Modell bequem ein- oder ausgeschaltet werden, ohne die Abziehnase oder Haube des Modells zu öffnen. Man bewegt einfach den beiliegenden Magneten über die Stelle des Rumpfes, an der sich innerhalb des Rumpfes der Magnetschalter befindet. Einmal darüberstreichen - das Modell ist eingeschaltet. Wiederholt darüberstreichen - das Modell ist ausgeschaltet. Der Schalter hat einen extrem niedrigen Stromverbrauch im ausgeschalteten Zustand. Der Ruhe-Stromverbrauch ist so niedrig, dass ein 300 mAh Akku mehrere Jahre angeschlossen bleiben kann, ohne den Akku zu entladen.

Der Switch verfügt über eine eingebaute Failsafe-Funktion. Sollte die Stromzufuhr kurzzeitig gestört sein merkt sich der Switch für mindestens 10 Sekunden den letzten Zustand (ein- oder ausgeschaltet), so dass eine kurzzeitige Stromunterbrechnung das Modell nicht ungewollt ein- oder ausschaltet.

Alle Schalter wurden herstellerseitig mit 30 A, gefolgt von 7 A für 7 Sekunden getestet. Der Standby-Verbrauch wurde geprüft und eine Sichtkontrolle durchgeführt.

Wichtig: Beispiel für die Berechnung des max. Dauerstroms:

3 Watt max. Verlustleistung / (Eingangsspannung - Ausgangsspannung) = max. Dauerstrom kontinuierlich

2S-Lipo mit Nennspannung 7,4 V bei eingestellter Ausgangsspannung 5,0 V: 3 / (7,4-5,0) = 1,25 A

Bitte berechnen Sie den für Ihren Akku und der gewünschen Ausgangsspannung geltenden maximalen Dauerstrom und überschreiten Sie diesen nicht.

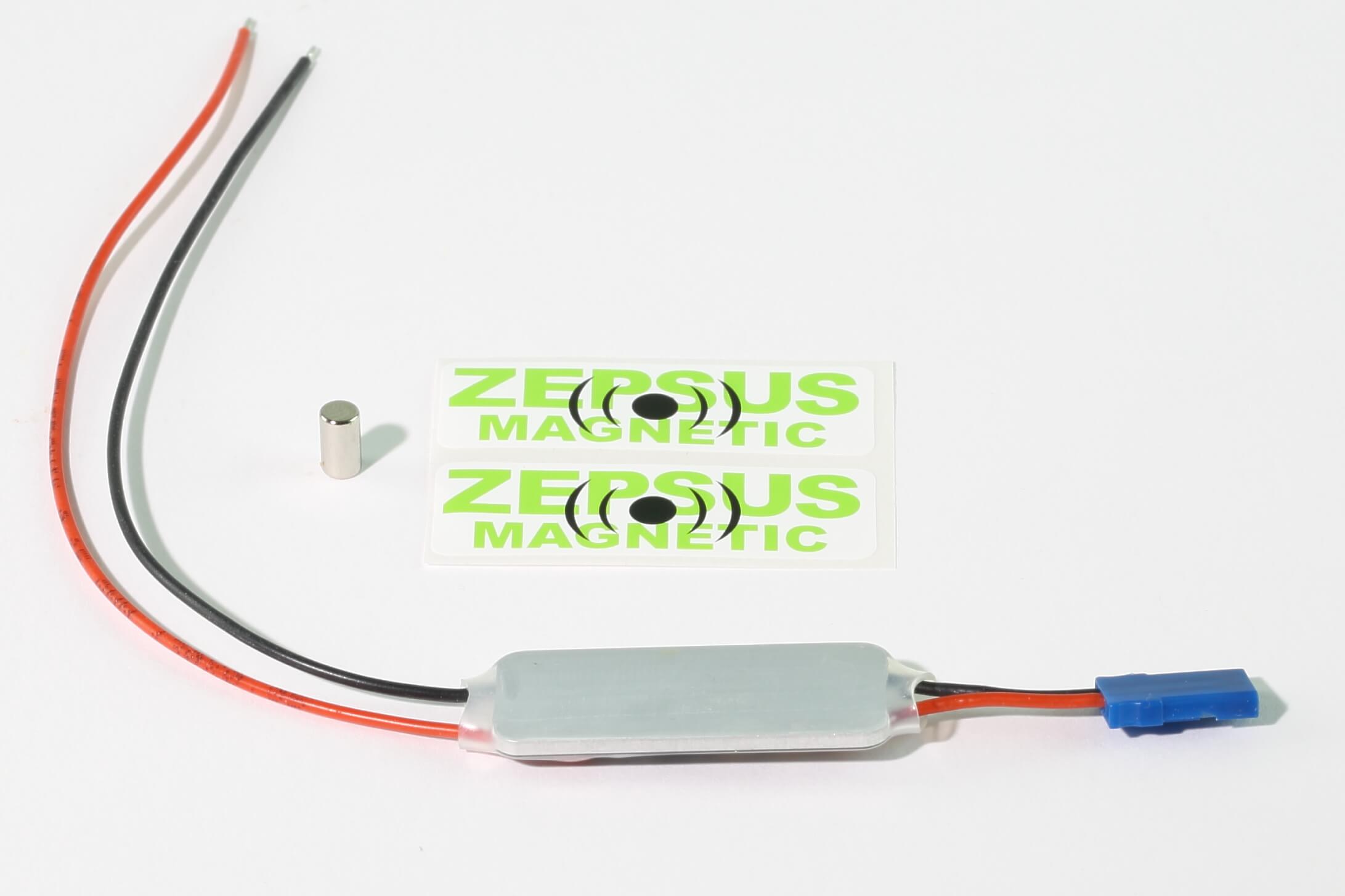

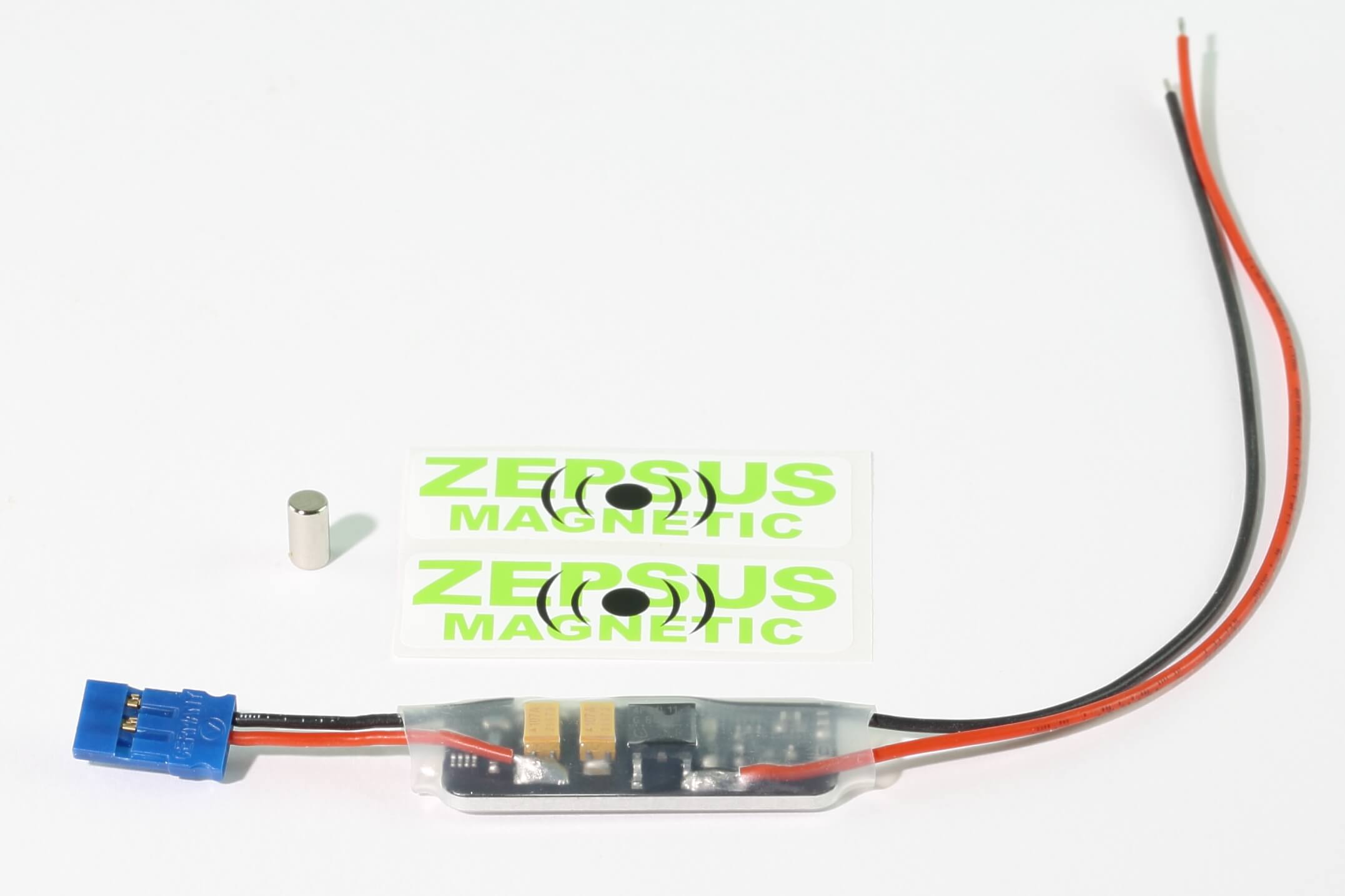

Beiliegendes Zubehör: 1 Magnet zum Ein- und Ausschalten und 2 Aufkleber

Technische Daten:

Eingangsspannungsbereich:  3 V - 10 V
Entworfen für 2-S-Lipo / 2-S-Life / 2-S-Lilo / 5-Zellen-MH-Akku
Ausgangsspannung: 5,0 V (wird bei Eingangsspannung > 5 V erreicht)
Ausgangsstromkonstante:  5 A bei + 25 °C Umgebungstemperatur
Max. Strom kurzfristig:  20 A, abhängig von der Eingangs- und Ausgangsspannung
Ultra niedriger Standby-Strom:  6 μA (Mikro-Ampere)
Ultra niedrige Spannungsreduzierung, falls die Eingangsspannung unter 5 V fällt: 0,072 V bei 4A Belastung
Verlustleistung: 3 Watt; bei kurzzeitigen extremen Strömen max. 20 Watt
Anschlüsse:  Graupner Uni JR
Kabel:  hochwertiges 2-adriges 0,25 mm² Silikonkabel
Gewicht inklusive Kabel:  4,9 g
Länge inkl. Kabel:  25 cm
Abmessungen:  40 mm x 15 mm x 5 mm
Betriebstemperaturbereich:  -40 °C bis + 125 °C
